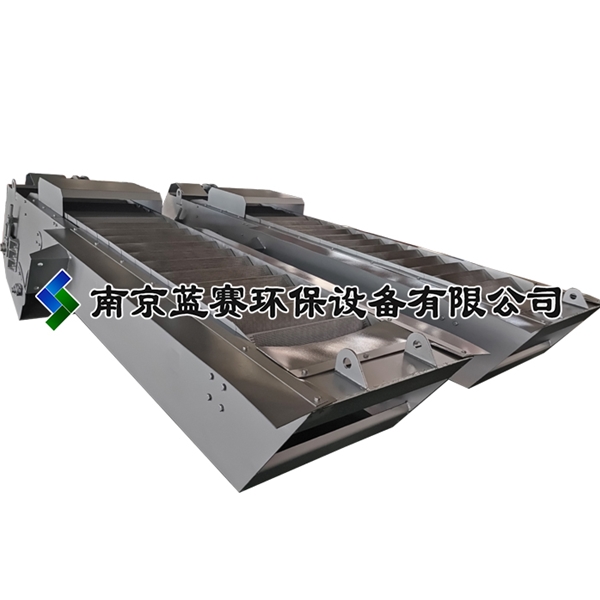

孔板阶梯回转式格栅是一种细精度、防缠绕、大通量的全自动固液分离设备，核心是阶梯状不锈钢冲孔板 + 连续回转结构，专为拦截毛发、纤维、细小悬浮物设计，解决传统回转格栅易缠绕、卡堵难题，广泛用于污水厂、泵站、工业废水前端预处理。
一、适用场景
市政污水厂 / 雨水泵站进水渠细格栅（替代传统回转耙齿格栅）
自来水厂、电厂循环水、工业园区废水预处理
纺织、造纸、食品、屠宰等含大量纤维 / 毛发的工业废水
河道治理、景区水景、餐厨 / 养殖污水精细过滤
二、工作原理
拦截过滤：污水流经倾斜安装的阶梯孔板栅面，水从孔中穿过，毛发、纤维、塑料袋、细小悬浮物被截留在孔板表面。
回转提升：电机驱动链条带动孔板组自下而上连续回转，截留杂物随孔板上升。
自清卸渣：孔板转到顶部时重力翻转 + 毛刷 / 反冲洗辅助，杂物自动落入集渣槽；孔板表面光滑无耙齿缝隙，纤维毛发无法缠绕，实现持续自清。
密封防漏：机架两侧配橡胶封板，防止杂物旁漏；水下无传动部件，故障率低。
三、核心结构与材质
机架：304/316L 不锈钢，箱板式结构，强度高、抗变形，适配 1.0m 水位差工况。
孔板栅面（核心）：304/316L 不锈钢板激光冲孔，孔径 1–25mm（常用 3/5/6mm）；阶梯式排列，过水面积比平面格栅大 30%+，通量大、水头损失小。
传动系统：上部驱动（电机 + 减速机 + 链轮链条），水下无轴承 / 传动件，仅孔板接触污水，腐蚀与故障风险低。
清渣装置：顶部旋转毛刷 + 反冲洗喷嘴，确保孔板不挂渣、不堵塞。
控制系统：手动 / 定时 / 液位差自动，可远程中控，无人值守运行。
四、关键优势（对比传统回转格栅）
防缠绕：光滑孔面无耙齿缝隙，毛发纤维无处可缠，解决长期痛点。
大通量低阻：阶梯孔板过滤面积大，同等占地过水能力提升 30%+，雨季不壅水。
高可靠性：水下无传动件，故障少、维护量降 60%+，寿命 10 年 +。
分离精度高：孔径 1–25mm 可选，拦截细小悬浮物，保护后续水泵 / 设备。
防腐耐用：全不锈钢材质，适配酸碱 / 高盐污水，长期水下不变形。
五、常规技术参数
表格
项目 参数范围
主体材质 304 不锈钢（标准）/316L 不锈钢（强腐蚀）
孔径（栅隙） 1/3/5/6/10/15/25mm（定制）
适配渠宽 500–3000mm（非标定制）
安装角度 65°–90°（常用 75°）
处理水量 50–5000m³/h（按孔径 / 渠宽匹配）
驱动功率 0.75–3.0kW
控制模式 手动 / 定时 / 液位差自动
六、配套设备
可搭配无轴螺旋输送机、栅渣压榨机、集渣斗，实现捞渣→输送→脱水一体化，减少二次污染。
